优势特点:德国力士乐从下面安装的SNS导轨运动借助钢球滚动实现,导轨副摩擦阻力小,动静摩擦阻力差值小,低速时不易产生爬行。重复定位精度高,适合作频繁启动或换向的运 动部件。可将机床定位精度设定到超微米级。同时根据需要,适当增加预载荷,确保钢球不发生滑动,实现平稳运动,减小了运动的冲击和振动。
![](/uploads/allimg/180525/1-1P525160101G3.jpg)
![](/uploads/allimg/180528/1-1P52Q63P4430.jpg)
![](/uploads/allimg/180528/1-1P52Q63U5943.jpg)

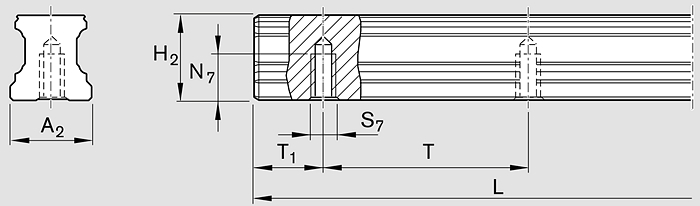

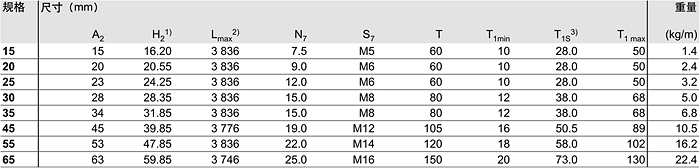

1)尺寸H2带防护带
2)对于规格20-45,精度等级N,H和P的滚珠导轨,单段供货长度
规格20-25:最长可达5816mm
规格30-35:最最长可达5836mm
规格45:最最长可达5771mm
3)推荐:首选尺寸T1s,公差±0.75。
![](/uploads/allimg/180510/1-1P5101A952563.jpg)
![](/uploads/allimg/180525/1-1P525161255156.jpg)
![](/uploads/allimg/180525/1-1P52516133b48.jpg)

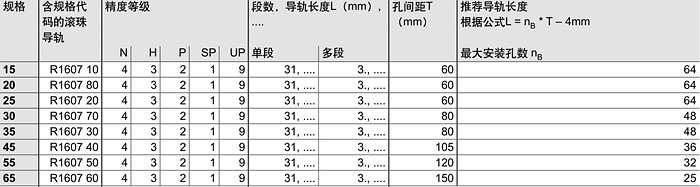

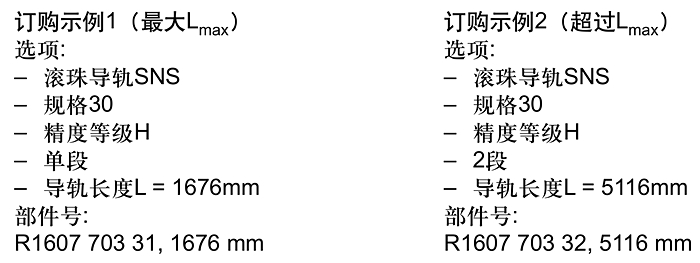

选项和部件号
![](/uploads/allimg/180528/1-1P52Q64232216.jpg)
![](/uploads/allimg/180528/1-1P52Q64250355.jpg)
![](/uploads/allimg/180514/1-1P514141H43F.jpg)
R160710431,1676mm R160710331,1676mm R160710231,1676mm R160710131,1676mm R160710931,1676mm
R160780431,1676mm R160780331,1676mm R160780231,1676mm R160780131,1676mm R160780931,1676mm
R160720431,1676mm R160520331,1676mm R160720231,1676mm R160720131,1676mm R160720931,1676mm
R160770431,1676mm R160770331,1676mm R160770231,1676mm R160770131,1676mm R160770931,1676mm
R160730431,1676mm R160730331,1676mm R160730231,1676mm R160730131,1676mm R160730931,1676mm
R160740431,1676mm R160740331,1676mm R160740231,1676mm R160740131,1676mm R160740931,1676mm
R160750431,1676mm R160750331,1676mm R160750231,1676mm R160750131,1676mm R160750931,1676mm
R160760431,1676mm R160760331,1676mm R160760231,1676mm R160760131,1676mm R160760931,1676mm
![](/uploads/allimg/180510/1-1P510100Z51J.jpg)
可供货的滚珠滑块的类型代码
德国力士乐配用防护带和防护带扣的SNS导轨R1607.0从下面安装
注:带有平底面的力士乐直线导轨R1605.B适用于矿物铸件安装面。供货产品:规格25-45,精度等级P和SP,请询问。
![](/uploads/allimg/180525/1-1P525164GE14.jpg)
注:带有平底面的力士乐直线导轨R1605.B适用于矿物铸件安装面。供货产品:规格25-45,精度等级P和SP,请询问。
![](/uploads/allimg/180510/1-1P510115945135.jpg)
精度等级及其公差
![](/uploads/allimg/180510/1-1P510141644950.jpg)
力士乐直线导轨导向系统的SNS导轨共分为五个精度等级。
![](/uploads/allimg/180510/1-1P510142Q3613.jpg)
采用精密加工,可以毫无问题进行互换
力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。
钢制材质的滚珠导轨导向系统力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。
![](/uploads/allimg/180525/1-1P5251I145B8.jpg)
![](/uploads/allimg/180524/1-1P524142323L7.jpg)
![](/uploads/allimg/180510/1-1P51014413R11.jpg)
工作时滚珠导轨导向系统的平行度误差P1
在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.
在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.
![](/uploads/allimg/180525/1-1P5251J915b1.jpg)
1、承载能力强。滚动直线导轨副具有较好的承载性能,可以承受不同方向的力和力矩载荷,如承受上下左右方向的力,以及颠簸力矩、摇动力矩和摆动力矩。此,具有很好的载荷适应性。在设计制造中加以适当的预加载荷可以增加阻尼,以提高抗振性,同时可以消除高频振动现象。而滑动导轨在平行接触面方向可承受的侧向负荷较小,易造成机床运行精度不良。
2、定位精度高。滚动直线导轨的运动借助钢球滚动实现,导轨副摩擦阻力小,动静摩擦阻力差值小,低速时不易产生爬行。重复定位精度高,适合作频繁启动或换向的运 动部件。可将机床定位精度设定到超微米级。同时根据需要,适当增加预载荷,确保钢球不发生滑动,实现平稳运动,减小了运动的冲击和振动。
3、适应高速运动且大幅降低驱动功率。采用滚动直线导轨的机床由于摩擦阻力小,可使所需的动力源及动力传递机构小型化,使驱动扭矩大大减少,使机床所需电力降低80%,节能效果明显。可实现机床的高速运动,提高机床的工作效率20~30%。
4、磨损小。对于滑动导轨面的流体润滑,由于油膜的浮动,产生的运动精度误差是没法避免的。在绝大多数的情况下,流体润滑只限于边界区域,由金属接触而产生的直接 摩擦是无法避免的,在这种摩擦中,大量的能量以摩擦损耗被浪费掉了。与之相反,滚动接触由于摩擦耗能小,滚动面的摩擦损耗也相应减少,故能使滚动直线导轨 系统长期处于高精度状态。同时,由于使用润滑油也很少,这使得在机床的润滑系统设计及使用维护方面都变的非常容易。
