优势特点：德国力士乐配用防护带和防护带扣的耐腐蚀的Resist NR II SNS导轨组装容易并具互换性。传统的滑动导轨必须对导轨面进行刮研，既费事又费时，且一旦机床精度不良，必须再刮研一次。滚动导轨具有互换性，只要更换滑块或导轨或整个滚动导轨副，机床即可重新获得高精度。
)尺寸H2带防护带
2)对于规格20-45，精度等级N，H和P的滚珠导轨，单段供货长度
规格20-25:最长可达5816mm
规格30-35:最最长可达5836mm
规格45:最最长可达5771mm
3)推荐:首选尺寸T1s，公差±0.75。
4)由于加工原因，导轨的底面可能是平的(没有底槽)。

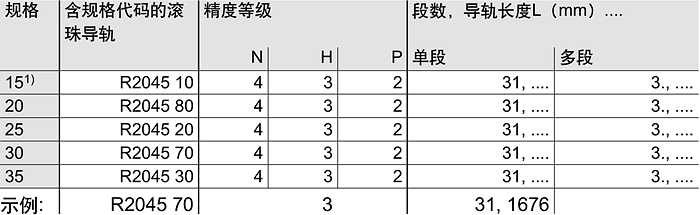

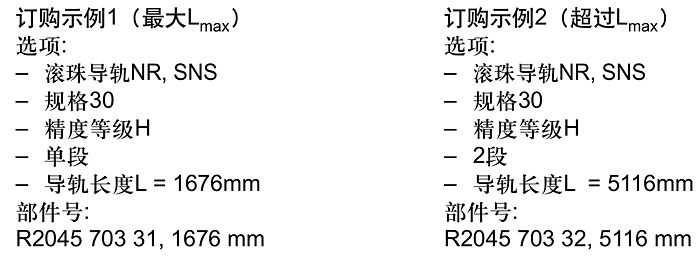

选项和部件号
1)导轨的最大长度1856mm，最大安装孔数量nB30
R204510431,1676mm R204510331,1676mm R204510231,1676mm
R204580431,1676mm R204580331,1676mm R204580231,1676mm
R204520431,1676mm R204520331,1676mm R204520231,1676mm
R204570431,1676mm R204570331,1676mm R204570231,1676mm
R204530431,1676mm R204530331,1676mm R204530231,1676mm
可供货的滚珠滑块的类型代码
德国力士乐配用防护带和防护带扣的耐腐蚀的SNS导轨R2045.0从上面用螺栓安装，配有塑料孔盖
德国力士乐配用防护带和防护带扣的耐腐蚀的SNS导轨R2045.0从上面用螺栓安装，配有塑料孔盖
精度等级及其公差
力士乐直线导轨导向系统的SNS导轨共分为五个精度等级。
采用精密加工，可以毫无问题进行互换
力士乐生产的滚珠导轨及滑块具有很高的精度，尤其是在与滚珠接触的滚道区域，每个元件可以随时互换。
钢制材质的滚珠导轨导向系统力士乐生产的滚珠导轨及滑块具有很高的精度，尤其是在与滚珠接触的滚道区域，每个元件可以随时互换。
工作时滚珠导轨导向系统的平行度误差P1
在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.
在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.
1.导轨的长度
直线滚动导轨均备有各种长度可供选择，通常各生产商供应的导轨的最大长度均不相同，但最长的导轨一般为3～4m。较长的导轨是分段供应的，可以把两根或多根短导轨接长成为长导轨，从而保证零件能产生较大的位移，以适应各种行程和用途的需要。
2.导轨的连接
导轨的端面经过磨削加工，且都标有编号。只要把编号相同的端面连接起来，就可以获得长的导轨。
3.导轨的对齐
各段导轨的对齐相当简单。利用夹紧件将量棒夹紧在导轨侧面上便能将导轨校直。量棒必须经过磨削从而达到非常高的直线度，否则，量棒的直线误差便会复制到导轨上。
